冷却板式冷却ソリューション

冷却板（クーリングプレート）式液冷とは、冷却媒体が冷板内部の流路を流れ、熱伝達によって冷却対象のデバイスを冷却する方式を指します。

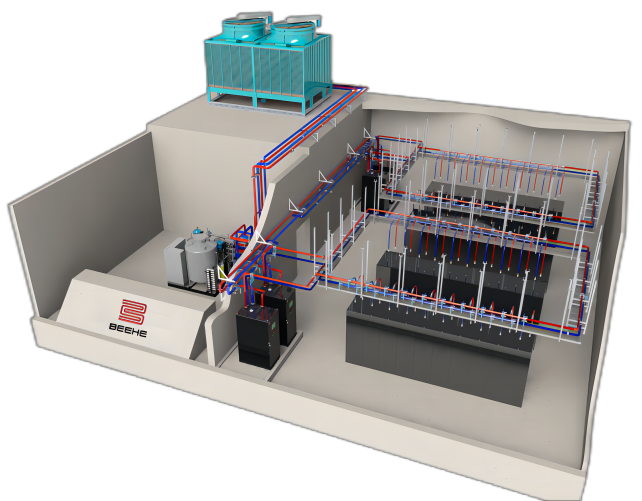

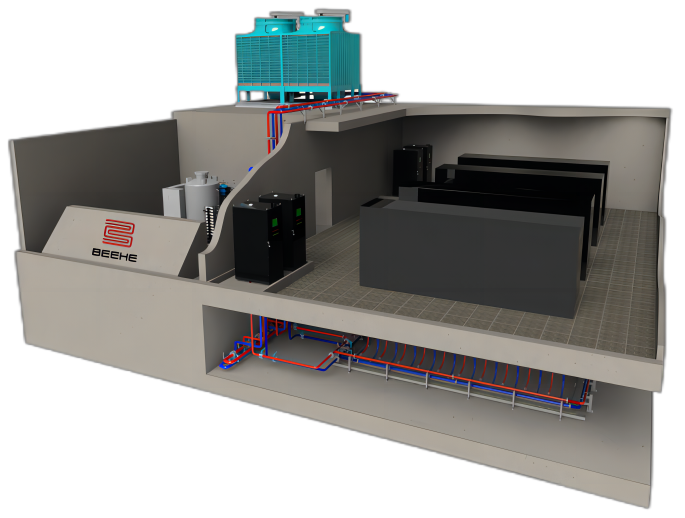

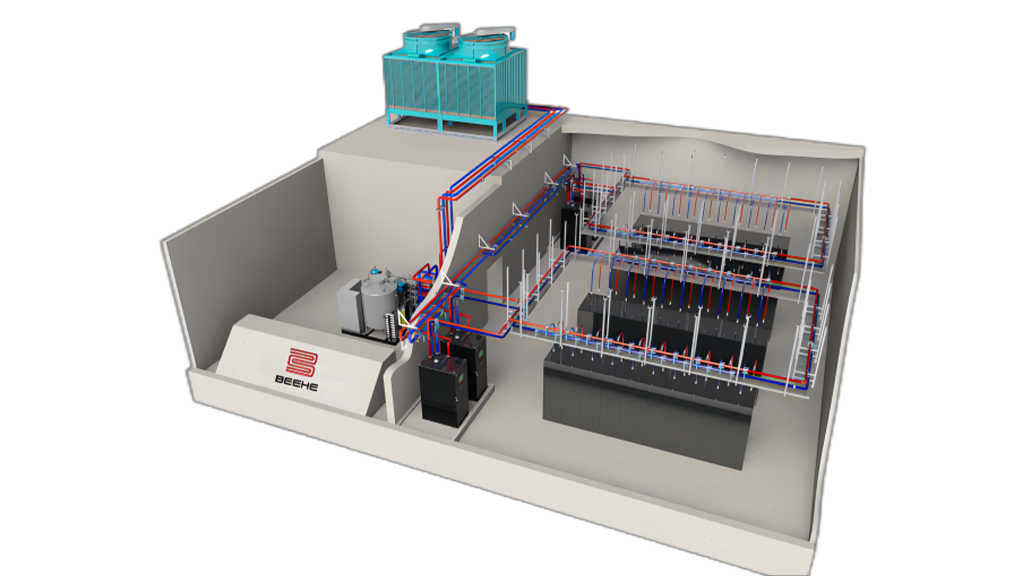

冷却媒体は、CDU（Cooling Distribution Unit）の循環ポンプの駆動により、二次側の集群環状配管を通じて各サーバーラック内部へ均等に分配され、熱を吸収します。昇温した冷却媒体は、集群環状還流配管に集められ、CDUに戻り、閉鎖された冷却サイクルを形成します。CDU内部の熱交換器を介して、熱は一次側の冷却媒体へと移動し、EDU（Energy Distribution Unit）を通じて外部の冷却源へと輸送され放熱されます。冷却された冷却媒体は、一次側環状配管を経て再びCDUに戻り熱交換を行い、サーバー液冷システム全体の冷却機能を実現します。

一次側：

· 冷源（冷却塔、ドライクーラー、シーラーなど）

· EDU（ポンプ駆動機能、定圧補給水機能、水質処理機能、全体総合制御機能など）

· 一次側配管網（配管、バルブ、フィルターなど）

二次側：

· CDU（ポンプ、熱交換器、センサー、制御システムなど）

· 二次側環状配管網（配管、バルブ、液漏れ受け皿など）

· 液冷ラック（ラック、マニホールド、冷板、液冷リアドアなど）
